Belajar AutoCAD 2007 Edisi Gambar Kerja Rumah Tinggal Part 5 (Potongan A-A)

LnK Team Design


Hallo sobat LnK kini kami akan menyampaikan Part 5 dasi Edisi Gambar Kerja Rumah Tinggal,ini merupakan lanjutan dari part 4.untuk mengganbar potongan di bilang gampang-gampang susah , yang penting kita mau mencoba. pertama kita lihat posisi Potongan A-A dulu pada gambar di bawah ini.



Oke mari kita lansung lanjutkan :

LANGKAH I
Tarik garis dari as bangunan denah untuk meletakan Pondasi (Part 4), dapat menggunakan perintah : LINE,POLYLINE.


    Garis as dan Pondasi

LANGKAH II
Silahkan duplikasi  dan modifikasi obyek PONDASI dari tutorial sebelumnya (Part 4) ke arah kanan, modifikasi juga Garis Lantai,Spesi,Paris Urug,Rabat,dan Tanah Urug. Dapat menggunakan perintah modify :COPY,OFFSET,EXTEND,STRETCH,TRIM,ERASE.

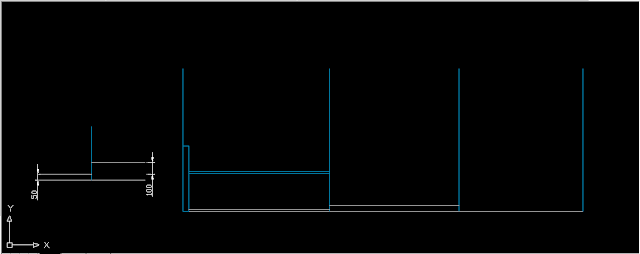

   Pondasi dan Garis Lantai

LANGKAH III
Kemudiah buatlah obyek dinding (tinggi 4m) kanan dan kiri dengan mempertinggi bagian atas pada pondasi dan hapus garis as nya. Gunakan perintah STRETCH,EXTEND, untuk memodifikasi tinggi dinding sesuai dengan gambar di bawah ini. Juga baut arsiran dinding bata dengan menggunakan perintah HATCH dengan pattern ANSI32.


    Dinding ( 4 m)

LANGKAH IV
Untuk obyek ringbalk nya sesuaikan dengan posisi dinding (warna ungu). Kita juga tidak perlu membuatnya dari awal, cukup dengan dupikasi sloof saja dengan menggukan perintah COPY.


    Ringbalk

LANGKAH V
Kemudian buatlah kuda-kuda beton (ukuran 15/20) dengan menggunakan perintah : LINE,POLYLINE, sedangkan modify dapat menggunakan perintah : COPY,OFFSET,EXTEND,CHAMFER,TRIM,ERASE.


    Kuda-Kuda Beton

LANGKAH VI
Selanjutnya buatlah garis/obyek gording (8/12), Usuk/Kaso (4/6) rangka atap sesuai dengan letak seperti gambar di bawah ini (warna merah). Perintah yang di gunakan : LINE,POLYLINE,RECTANGLE, untuk modify  dapat menggunakan perintah : COPY,OFFSET,EXTEND,TRIM,ERASE. Gunakan juga perintah HATCH unruk arsir area balok gording.


    Gording dan Usuk/Kaso

 LANGKAH VII
Buatlah garis/obyek reng (2/3),listplank (2/20),serta nok (2/20) sesuai dengan gambar di bawah ini (warna merah). Gunakan perintah : LINE,POLYLINE,RECTANGLE, sedang untuk modify gunakan : COPY,OFFSET,TRIM.


    Reng,Listplank dan Nok

LANGKAH VIII
Lanjut dengan membuat obyek genteng dan bubungan sesuai dengan gambar di bawah ini (warna merah, gunakan perintah : LINE,POLYLINE,ARC. Sedangkan modify dapat menggunakan perintah : COPY,OFFSET,TRIME. juga gunakan perintah HATCH unruk arsir area bubungannya.


    Genteng dan Bubungan

LANGKAH IX
Kemudian baut obyek rangka plafon (Kaso 4/6 dan Reng 2/3) sesuai dengan gambar di bawah ini (warna hijau). Gunakan perintah : LINE,POLYLINE,RECTANGLE, sedang modify gunakan perintah : COPY,OFFSET,TRIM.


    Rangak Plafon

LANGKAH X
Buatlah obyek pintu dan boven masing-masing dengan ukuran (P.KT 85x210, P,B 82x210,P.KM 80x190, BV 50x1015) sesuai gambar di bawah ini( warna coklat). Untuk Perintah gunakan : LINE,POLYLINR,RECTANGLE, sedang modify gunakan : COPY,OFFSET,EXTEND,TRIM,ERASE. gunakan jyga perintah HATCH untuk arsiran area kaca.


    Obyek Pintu dan Boven

LANGKAH XI
Buat text untuk level, nama ruang dan finishing dinding (warna putih) sesuai dengan gambar di bawah ini. Perintah yang di gunakan : LINE,TEXT, sedang modify : COPY,MIRROR, MOVE.


    Notasi Level,Ruang,dan Finishing Dinding


LANGKAH XII
Buat text untuk notasi bagian atap (warna kuning) sesuai dengan gambar di bawah ini. Perintah yang di gunakan : LINE,TEXT, sedang modify : COPY,MIRROR, MOVE.


    Notasi Atap

LANGKAH XIII
Kemudian buatlah dimensi ukuran sesuai dengan gambar di bawah ini (warna kuning). Gunakan perintah : DIMENSI LINIER,DIMENSI COUNTINUE, sedang untuk mengatur besar kecilnya dimensi,arah panah kita dapat mengaturnya pada bagian DIMENSI STYLE


    Dimensi Bangunan

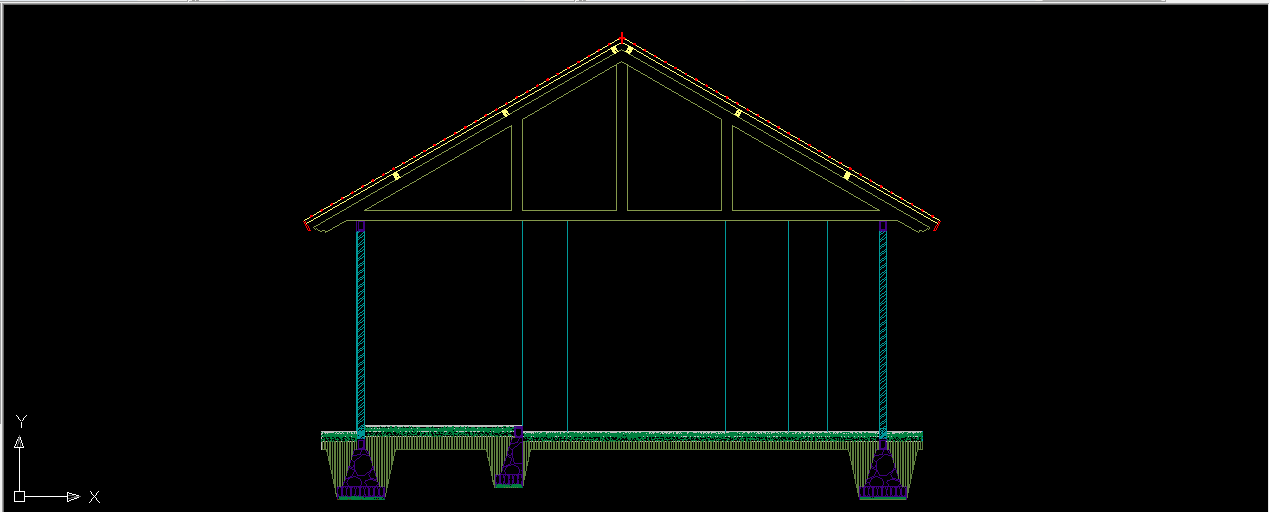

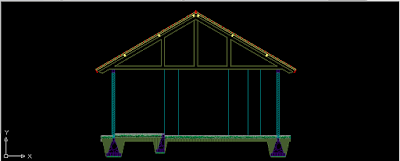

LANGKAH XIV
Terakhir buatlah judul pada gambar sesuai dengan gambar di bawah ini (warna merah). Gunakan LINE,POLYLINE,TEXT. guanakan juga SCALE, MOVE untuk menyeseuaikan posisinya.


    Judul Gambar

# Dan selesai sudah tahab dalam membuat gambar potongan A-A

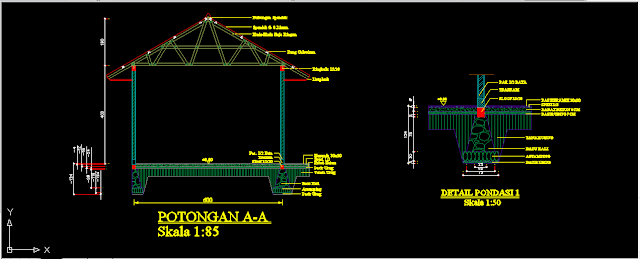

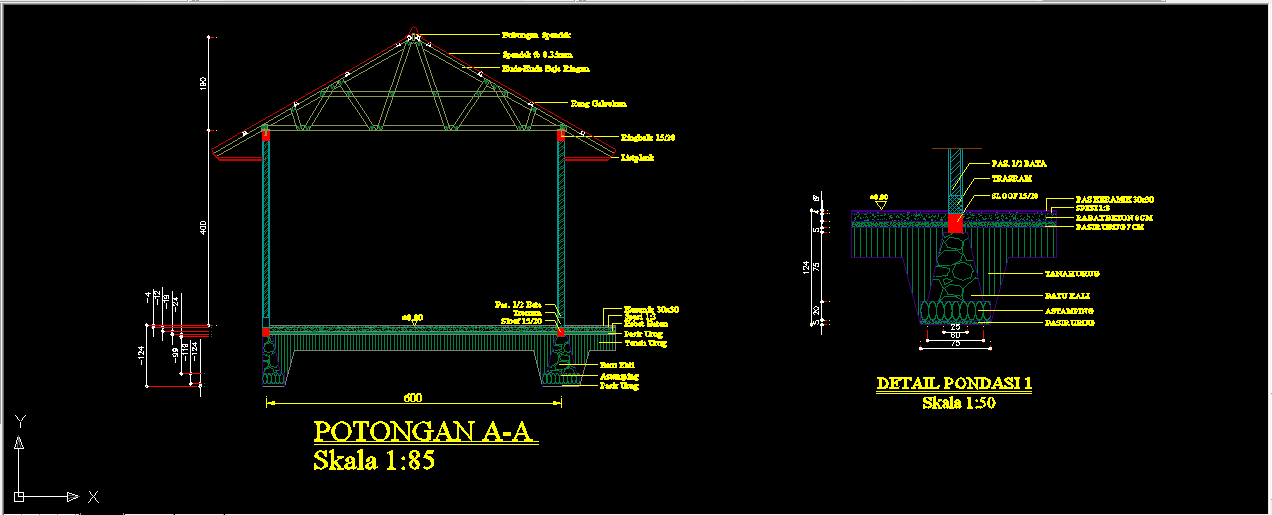

Hasil Akhir.

http://lnkcreatif.atwebpages.com
http://lnkteam.blogspot.com











Tuesday, November 29, 2016

Belajar AutoCAD 2007 Edisi Gambar Kerja Rumah Tinggal Part 4 (Pondasi)

LnK Team Design


Hallo sobat LnK nah sekarang kita sampai di Part 4 dalam Tutorial Membuat Gambar Kerja Rumah Tinggal, Part 4 ( Pondasi) adalah lanjutan dari 3 Part sebelumnya. Untuk Sekedar menginggatkan saja bahwa tahap demi tahap ini di peruntukan bagi yang sudah mengenal perintah dasar pada AutoCAD atau yang baru mulai menggunakan AutoCAD.

Oke lansung saja kita lanjutkan:

LANGKAH I
Buatlah garis galian tanah sesuai dengan ukuran gambar di bawah ini. Perintah yang di gunakan : LINE,POLYLINE.


    Garis Galian Tanah

LANGKAH II
Selanjutnya gunakan perintah LINE,POLYLINE untuk membuat garis pondasi batu kali beserta pasangan anstamping dan pasir urugnya(garis putih). Gunakan perintah HACTH untuk arsiran batu kali,anstamping dan pasir urugnya.


    Garis Pondasi Batu Kali dan Anstamping serta Pasir Urug

LANGKAH III
Kemudian buatlah sloof beserta pembesiannya sesuai dengan ukuran seperti gambar di bawah ini. Untu perintah draw gunakan : LINE,POLYLINE,RECTANGLE,CIRCLE. Untuk modify gunakan OFFSET,FILLET,TRIM,ERASE.


    Sloof

LANGKAH IV
Lanjutkan dengan membuat garis tembok/dinding ( pas.bata dan trasram) di atas sloof, gunakan perintah : LINE,POLYLINE,RECTANGLE. Untuk modify gunakan OFFSET,TRIM,ERASE. Juga gunakan perintah HATCH untuk arsir pas. bata dan trasram.


    Garis Tembok/Dinding

LANGKAH V
Buatlah garis lantai (rabat,pasir urug,spesi,keramik) dengan menggunakan perintah : LINE,POLYLINE. Untuk modify dapat menggunakan : OFFSET,TRIM,ERASE.


    Garis Lantai

LANGKAH VI
Terakhir gunakan perintah HATCH untuk arsiran tanah urug.


    Tanah Urug

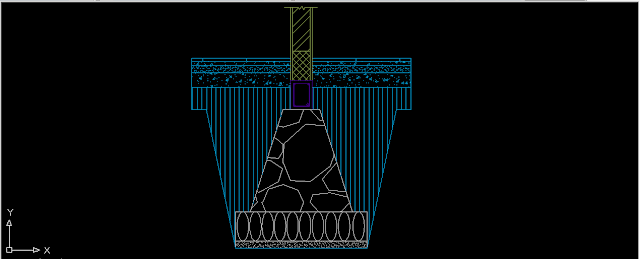

# HASIL AKHIR GAMBAR PONDASI




Sunday, November 27, 2016

PENGERTIAN RENCANA ANGGARAN ( BIAYA )

PENGERTIAN RENCANA ANGGARAN ( BIAYA )

Rencana Anggaran Biaya ( Biaya ) adalah merencanakan suatu bangunan, baik dalam hal buruk, fungsi,dan pelaksanaan maupun besarnya biaya yang digunakan.
Merencanakan bentuk dan fungsi suatu bangunan adalah suatu kegiatan perencanaan yang menyangkut aspek arsitektur dan struktur.

Untuk menghasilkan kedua hal tersebut,perencanaan harus di awali dengan analisa fungsi, yaitu kegiatan yang ada atau yang akan terjadi pada bangunan itu. Hasil dari kegiatan ini adalah berupa Gambar Bestek.
Gambar Bestek adalah gabungan beberapa gambar rencana yang terdiri dari :

     1. Gambar Arsitektur.
     2. Gambar Struktur.
     3. Gambar Penjelas/Detail

Dari suatu bangunan yang akan di bangun. Gambar Bestek disebut juga Gambar Pelaksanaan.
Merencanakan suatu bangunan adalah merencanakan aspek-aspek yang berkaitan dengan proses mewujudkan fisik bangunan tersebut, baik berupa aturan pelaksanaan, segi teknis konstruksi, maupun segi teknis administrasi. Hasil perencanaan ini akan melahirkan apa yang dimaksud dengan Bestek atau Rencana Kerja dan Syarat-syarat (RKS)

Rencana Kerja dan Syarat-syarat, meliputi :

   1. Keterangan tentang Bangunan
   2. Keterangan tentang Pelaksanaan Konstruksi Bangunan
   3. Keterangan tentang Tata Usaha/Administrasi

Karena banyaknya keterangan yang akan dimuat dalam Bestek, maka tidak jarang keterangan itu berupa buku yang tebal. Banyak tidaknya atau tebal tidaknya Bestek ini tergantung dari besal kecilnya bangunan yang akan direncanakan

Belajar AutoCAD 2007 Edisi Gambar Kerja Rumah Tinggal Part 3 (Tampak Samping Kanan dan Kiri)

LnK Team



Tutorial Gambar Kerja Rumah Tinggal Part 3 (Tampak Samping Kanan dan Kiri) dalam Tutorial Gambar Kerja Rumah Tinggal merupakan lanjutan dari Part 2 yang berisi tentang tutorial membuat tampak depan. Sekedar mengingatlkan lagi tahap demi taham ini di peruntukan bagi yang sudah mengetahui perintah perintah dasar atau yang baru mulai belajar AutoCAD.

Oke langsung saja kita mulai lanjutannya sebagai berikut:

LANGKAH I
Buatlah gambar garis dinding luar untuk Tampak Samping dengan ukuran seperti gambar dibawah ini. Untuk perintah dapat menggunakan: LINE,POLYLINE.


    Garis Tampak Samping Kiri

LANGKAH II

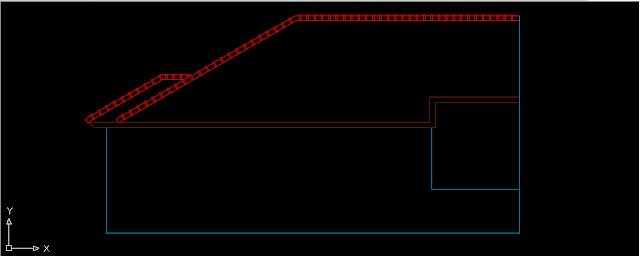

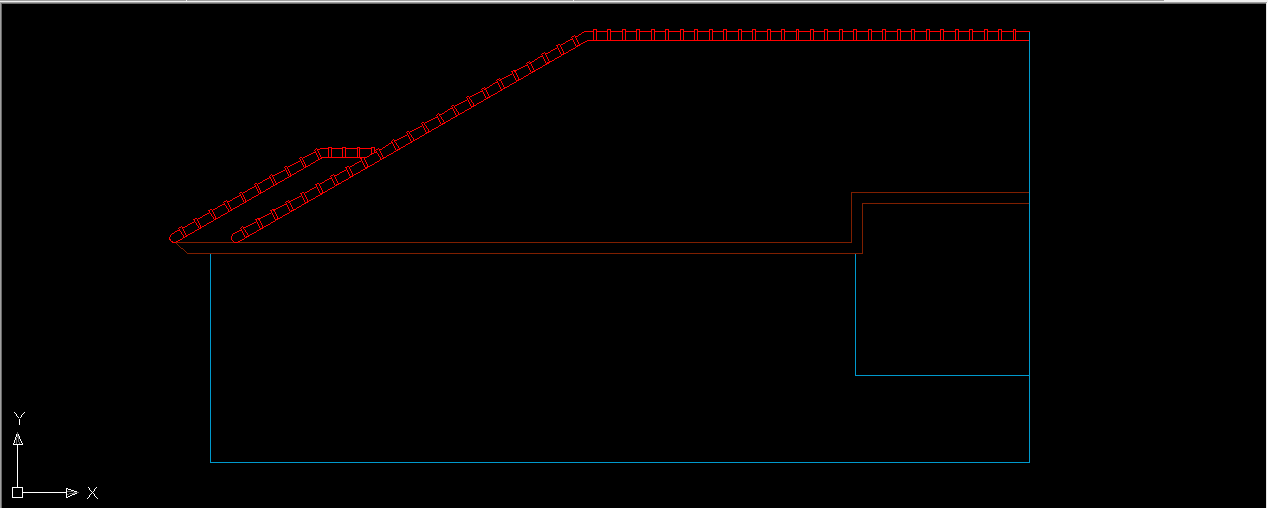

Kemudian buatlah garis atap beserta listplankya Tampak Samping Kiri, untuk perintah gunakan : LINE,POLYLINE.
Untuk Modify dapat menggunakan :OFFSET,COPY,EXTEND,TRIM,ERASE.


    Garis Atap dan Listplank Tampak Samping Kiri

LANGKAH III
Selanjutnya buatlah obyek kuden jendela Tampak Samping Kiri sesuai dengan ukuran gambar di bawah ini. Untuk perintah Draw gunakan : LINE,POLYLINE,RECTANGLE, sedangkan untuk Modify dapat menggunakan : OFFSET,COPY,MIRROR,TRIM,ERASE.


    Kusen Jendela Tampak Samping Kiri

LANGKAH IV
Untuk membuat Tampak Samping Kanan, kita duplikasi Tampak Samping Kiri dengan menggunakan perintah : MIRROR. Kemudian Edit Tampak Samping Kanannya dengan menggunakan perintah : LINE,POLYLINE,RECTANGLE, sedamg unruk Modify gunakan perintah : OFFSET,COPY,EXTEND,TRIM,ERASE.


    Duplikasi Tampak Samping Kiri Setelah di Edit

LANGKAH IV
Berikan arsiran pada area atap Tampak Samping Kiri dan Kanan dengan menggunakan perintah HATCH seperti gambar di bawah ini.


    Arsiran Atap Samping Kiri


    Arsiran Atap Samping Kanan

LANGKAH 6
Selanjutnya masukan obyek tanaman pada gambar Tampak Samping Kiri dan Kanan. Dalam proses pembuatan obyek tanaman bisa menggunakan : TOOL PALLETES ARCHITECTURAL TREES atau EDIT BLOCK DEFINITION. unruk mengatur posisi tanaman gunakan perintah : SCALE,MOVE,TRIM,ERASE.

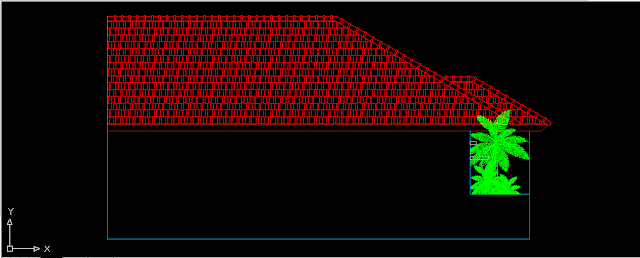

    Obyek Tanaman Samping Kiri


   Obyek Tanaman Samping Kanan

LANGKAH VII
Terakhir buatlah notasi judul gambar Tampak Samping Kiri dan Kanan, gunakan perintah : LINE,TEXT,dan MOVE untuk memodifikasinya.


    Judul Gambar Samping Kiri


   Judul Gambar Samping Kanan

 # Selesai sudah tahap dalam membuat Gambar Tampak Samping Kanan dan Kiri.


    Gambar Akhir Tampak Samping Kanan dan Kiri.






















Saturday, November 26, 2016

Belajar AutoCAD 2007 Edisi Gambar Kerja Rumah Tinggal Part 2 (Tampak Depan)


Lnk Team


Hallo sobat LnK,kali ini kami akan memberikan Tutorialn Membuat Gambar Kerja Rumah Tinggal Part 2 (Tampak Depan). Dalam pembahasan ini merupaka lanjutan dari Tutorial Part 1 yang berisi tentang cara membuat denah. Sekedar mengingatkan saja kami memberikan tutorial ini bagi yang mengerti sedikit atau mulai belajar tentang AutoCAD.

Oke nggak perlu lama-lama, mari lansung saja kita lanjutkan:

LANGKAH I
Buatlah dinding bagian luar dengan menggunakan perintah: LINE atau POLYLINE.


    Dinding Luar

LANGKAH II
Kita gunakan lagi perintah : LINE atau POLYLINE untuk menggambar garis dinding depan berserta listnya. Untuk perintah Modify dapat menggunakan OFFSET,COPY,TRIM,ERASE.


    Garis Dinding Depan

LANGKAH III
Selanjutnya kita buat garis lantai teras dan taman. Perintah yang di gunakan yaitu: LINE,POLYLINE,RECTANGLE. Untuk perintah Modify gunakan OFFSET,COPY,TRIM,ERASE.


    Garis Lantai

LANGKAH IV
Kembali gunakan perintah : LINE,POLYLINE,RECTANGLE, untuk menggambar garis atap (sudut atap 30°) dan dak teras beserta lisplanknya. Untuk perintah Modify dapat menggunakan perintah : OFFSET,COPY,MIRROR,TRIM,ERASE.


    Garis Atap,Dan,dan Listplank

LANGKAH V
Selanjutnya gambar obyek kusen pintu,jendela dan boven dengan ukuran seperti gambar dibawah ini. Perintah yang di gunakan yaitu : LINE,POLYLINE,RECTANGLE, untuk perintah Modify dapat  mengunakan : OFFSET,COPY,MIRROR,TRIM,ERASE. Serta gunakan juga perintah HATCH untuk membuat arsiran kaca.


    Kusen Pintu,Jendela,dan Boven

LANGKAH VI
Kembali gunakan perintah HATCH untuk membuat arsiran genteng pada area atap dan arsiran batu alam pada bagian dinding bawah. maka akan seperti gambar di bawah ini.


    Hatch Atap dan Dinding

LANGKAH VII
Selanjutnya kita masukan obyek tanaman. Dalam pembuatan tanaman anda bisa menggunakan TOOL PALETTES ARCHITECTURAL TREES atau EDIT BLOCK DEFINITION. Uuntuk mrmpermudah dalam menyelesaikan tahap ini, gunakan perintahan SCALE dan MOVE untuk mengatur posisi obyek tanaman.


    Obyek Tanaman

LANGKAH VIII
Terakhir buatlah notasi untuk judul gambar seperti gambar di bawah ini. Gunakan Perintah : LINE dan TEXT.


    Judul Gambar Tampak Depan

Selesai sudah langkah dalam membuat TAMPAK DEPAN dari denah yang sudah di buat sebelumya.

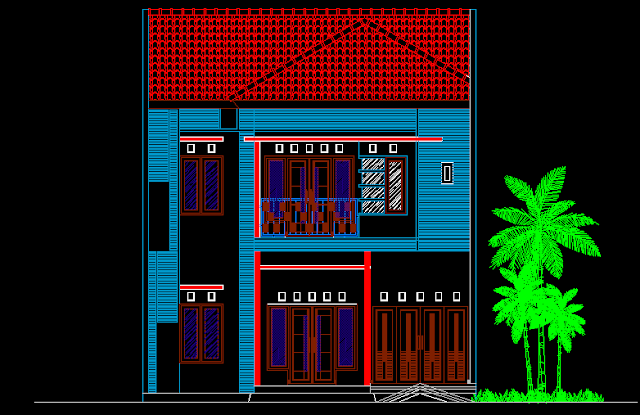

     Hasil Akhir Tampak Depan.








Thursday, November 24, 2016

Tutorial Install AutoCAD 2007 Dengan Crack

 LnK Team


Halo sobat LnK kali ini kami akan sampaikan tutorial untuk install AutoCAD 2007. Berbeda pada postingan sebelumnya yang menjelaskan tentang cara menggambar dengan AutoCAD, Kali ini kami akan menyampaikan cara/tutorial install AutoCAD 2007

Oke, nggak perlu kita lama-lama, langsung saja kita mulai Tutorialm Install AutoCAD 2007

Langka 1
Kita harus punya dulu master/file AutoCAD nya, buka file AutoCAD nya dan klik dua kali pada setup  (seperti gambar dibawah).


Langkah 2

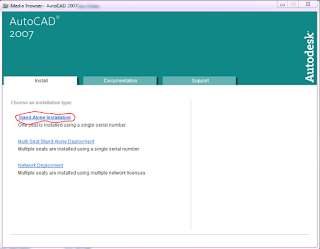

Setelah itu pada menu Installation type  pilih saja Stand-Allone-Installation  (gambar 1), Kemudian pilih Install (gambar2 ). Dan tunggu hingga selasai.

    Gambar 1

    Gambar 2

Langkah 3

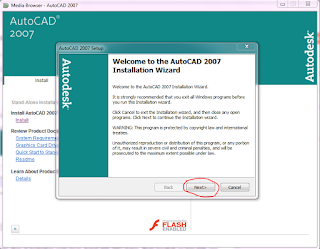

Kemudian kita akan di hadapkan pada layar AutoCAD 2007 Setup, Pada langkah ini kita klik saja next (gambar 1). Setelah itu kita centang I Accept dan klik next (gambar 2)
    Gambar 1

    Gambar 3

Langkah 4
Masukan serial number nya, isikan 000-00000000 lalu klik next.

Langkah 5
Isi User Information dengan nama kalian (bisa di isi sesuai selera kok hhhe), kemudian next

Langkah 6
Pada layar Select Installation Type centang yang atas (Typical) lalu klik next

Langak 7
Pada bagian ini kita abaikan saja atau tidak usah di centang, lansung saja klik next terus (gambar 1), dan tunggu hingga prosesnya selesai (gambar 2).
    Gambar 1

    Gambar 2

Langkah 8
Kemudian di langkah ini kita pun sudah berada dalam titik aman, untuk menjadikan AutoCAD kita full version kita Copy file yang ada di Crack,,caranya kita buka file AutoCAD 2007 tadi dan pilih folder Crack (gambar 1), Copy file yang bernama "adlmdll.dll" dan "lacadp.dll" (gambar 2).
    Gambar 1

    Gambar 2

Langkah 9
Kemudian buka Local Disk C/Program Files/AutoCAD 2007, lalu paste kan file yang kita copy tadi, pilih Copy adn Replace dan Continue.

Langkah 10
Terahkir kita buka AutoCAD 2007 (gambar 1) ,dan kemudian akan muncul ktak dialog, kita centang dan klik Run Program (gambar 2).
    Gambar 1

    Gambar 2

Langkah 11
Dan AutoCAD 2007 telah terbuka, bila muncul kotak dialog kita pilih saja yang bawah (gambar 1 dan 2).
    Gambar 1

    Gambar 2

#Nah sekarang AutoCAD 2007 bisa di gunakan, Semoga tutorial yang kami sampaikan bermanfaat bagi anda
